Источинк питания электронного лучевого испарителя(ИП ЭЛИ) предназначен для питания
катода электронной пушки и ускорения потока электронов в технологических
вакуумных установках. Возможно использование источника питания для других
целей.
Источник питания имеет систему блокировок под панелями корпусадля предупрежденияслучайного поражения персонала высоким напряжением
и сервисную низковольтную слаботочную линию блокировки включения высокого
напряжения при неправильном подключении высоковольтного разъема на стороне
потребителя.

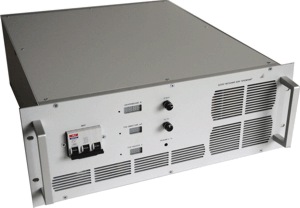

Конструкция
источника питания представляет собой каркас габаритных размеров конструктива «Евромеханики»
4U/19” и глубиной не более 440 мм
. Возможно приборное исполнение.
ИП ЭЛИ имеет встроенные цифровые
светодиодные индикаторыконтроля высокого
напряжения, тока эмиссии катода и тока накала катода. Основной режим
работы– автоматическое поддержание
заданного тока эмиссии катода (тока нагрузки) путем автоматического
регулирования тока накала катода.
Наименование параметра
Значение
Диапазон регулирования
высокого выходного напряжения Uвых.,
кВ
1 - 10
Максимальный выходной ток
источника высокого напряжения Iвых.,мА
300
Максимальное напряжение
накала катода Uкат.max, В
10
Диапазон регулирования тока накала
катода Iкат., А
