Источник питания ДБЭ предназначен для питания дифрактометра быстрых электронов (ИПДБЭ), снабженного электронной пушкой с управляющим эмиссией электродом и заземлённым анодом. ИПДБЭ, также, осуществляет питание отклоняющих катушек и фокусирующей линзы.

Основные технические характеристики

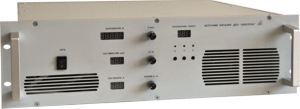

Конструкция источника питания представляет собой каркас габаритных размеров конструктива «Евромеханики» 3U/19” и глубиной не более 440 мм .

Источник питания имеет систему блокировок, контролирующих подключение всех высоковольтных кабелей к прибору и потребителю, для предупреждения  случайного поражения персонала высоким напряжением.

Задание высокого напряжения, тока эмиссии и тока накала катода производится соответствующим задатчиком на передней панели источника питания. Переключение режимов задания «грубо/точно» через нажатие на ручку соответствующего задатчика. Контроль параметров - по встроенным светодиодным индикаторам.

Регулировка тока отклоняющих и фокусирующей катушек производится с выносного пульта дистанционного управления ручками X, Y, F с визуальным контролем электронного луча на люминесцентном экране технологической установки При необходимости, контроль величины напряжения на отклоняющих и фокусирующей катушках производится цифровым индикатором на передней панели ИП ДБЭ.

Источник напряжения накала катода находится под потенциалом «минус» регулируемого высоковольтного источника напряжения 30 кВ относительно заземленного «плюса» и корпуса ИП ДБЭ. Заряжается и регулируется ток накала с функцией ограничения максимального возможного  тока для данного катода. Ток накала катода регулируется независимо от сопротивления нагрузки.

В источнике питания  также предусмотрена защита от превышения тока источника высокого напряжения с плавным нарастанием напряжения после устранения перегрузки и др. сервисные функции.

ИПДБЭ поставляется в комплекте с высоковольтными кабелями и разъемами оригинальной конструкции.
